12/01/2015
Door Liam van Koert
Photonfocus gaf haar lasertriangulatie portfolio een flinke boost. De nieuwe robuuste en precieze 3D04 camera heeft een grotere sensor waardoor het hoogtebereik aanzienlijk toeneemt. Bovendien kan de gebruiker kiezen tussen twee verschillende encoderinterfaces.

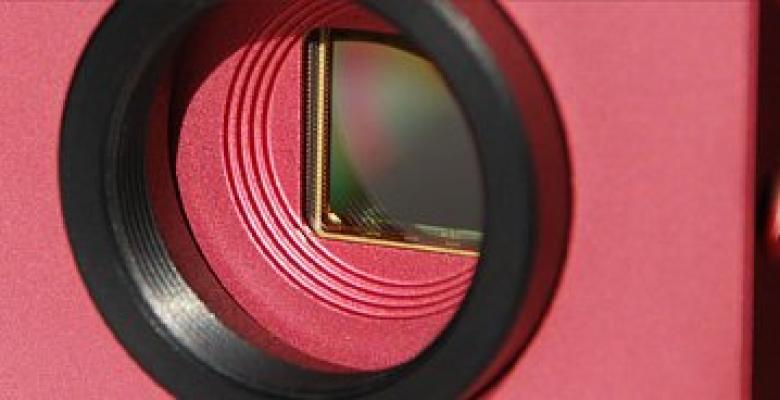

De camera’s voor lasertriangulatie van Photonfocus hebben terecht de naam meer voor minder te bieden. Ze behoren tot de nauwkeurigste detectoren op de markt, zijn robuust en kunnen zeer goed overweg met hoge contrasten. De 3D04 is gebaseerd op een 4 megapixel CMOSIS CMOS sensor, de CMV4000 versie V3 om precies te zijn. Het is dankzij deze sensor dat grotere hoogtes, en daarmee grotere werkgebieden mogelijk zijn. Voor wat betreft de functies is de nieuwe 3D04 vergelijkbaar met de veelvuldig toegepaste 3D03 camera. Voor beide cameratypen is dit uitgebreid met een hogesnelheidsmodus, om de triangulatiesnelheid bij een lagere resolutie op te kunnen schroeven.
Interfaces
Alle 3D-camera’s met een GigE-interface, kunnen nu ook worden uitgerust met een interface voor een HTL-encoder. In tegenstelling tot de TTL- interface (RS422), is de HTL-interface zeer geschikt voor de productieomgevingen waar in potentie veel storing optreed en een hoger outputniveau noodzakelijk is. De interface is ontwikkeld voor signaalniveaus tussen 10 en 30 volt.
Kantelen
Optioneel kunnen zowel de nieuwe 3D04 camera als zijn 3D03 voorganger worden uitgerust met een 10 graden Scheimpflug-adapter. Indien van toepassing kan hiermee het meetgebied worden vergroot. In een standaard camera waar lens en beeldvlak parallel ten opzichte van elkaar liggen, kan de scherptediepte alleen worden vergroot door de apertuur (doorlaat) van de lens te verkleinen. Dit leidt dan wel tot een zwakker triangulatiesignaal, waardoor vaak hoogvermogen lasers nodig worden.
Praktijk
Hoewel splinternieuw heeft de 3D04 zich ook al in de praktijk bewezen. Zo hebben enkele grote Duitse OEM’s is de camera voor lasertriangulatie in gebruik genomen en wordt momenteel hard gewerkt aan een project bij de spoorwegen. Met de uitbreiding van het portfolio komt ook een upgrade van de PF 3D Suite (bibliotheek) en de SDK. Deze zijn te downloaden via de website van Photonfocus.
